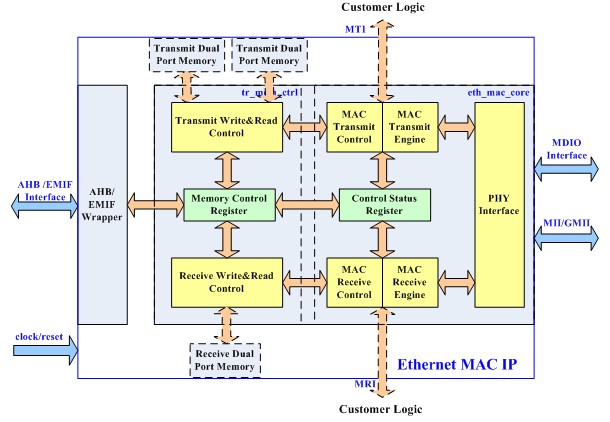

Ethernet_MAC 以太网_MAC

特性

• 可以设置以太网 MAC 10/100M 的工作模式

• 符合 IEEE 802.3标准的 MII 接口与外部以太网 PHY 进行通信

• 可配置全双工（full-duplex）和全/半双工（full/half-duplex）操作模式

• 管理数据输入/输出（MDIO）接口，用于对芯片等物理层信息进行操作管理

• 支持VLAN帧格式

• 可配置的帧检验序列（FCS: Frame Check Sequence）字段：通过发送和接收路径中的字段来对帧进行差错检测

• 支持传输路径的自动填充和接收路径的自动剥离

• 支持标准以太网帧长度范围内可编程

• 通过以太网 MAC PAUSE 帧进行流量控制

• 接收单播地址过滤器

• 广播/组播过滤器启用/禁用

• 帧接收（frame reception）配置一个3KB随机存取存储器（RAM），帧发送（frame transmission）配置有两个1.5KB随机存取存储器（RAM）

• Ping-pong 工作模式下，配置有两个1.5KB 双端口存储器（DPRAM）

• 可实现 FPGA 访问端口与用户设计界面直接相连

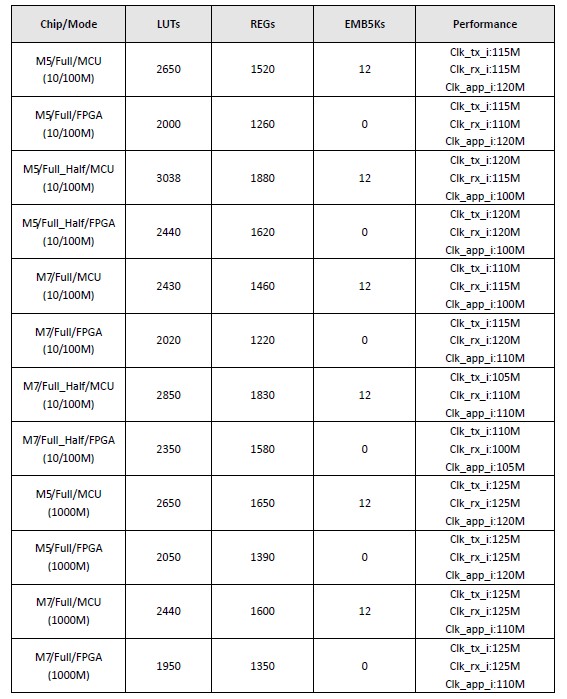

• 支持产品M5、M7
